Descripción del Servicio

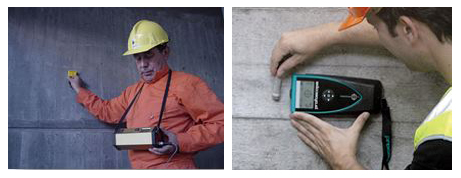

Ensayo no destructivo que permite conocer la ubicación de las armaduras dentro de elementos de hormigón armado endurecido. La detección de las armaduras, es decir la disposición de las barras embebidas se realiza mediante una medición electromagnética no destructiva con equipos especializados (Profometer, Profoscope).

El ensayo permite además conocer por un lado el recubrimiento que posee la armadura en la mayoría de los casos y por otro, en ciertas ocasiones, el diámetro de la barra embebida.

Es un ensayo rápido, limpio y eficiente. No produce ruido, ni residuos. Dado lo pequeño del equipo y su maniobrabilidad, es un ensayo fácil de ejecutar en las más adversas condiciones, en cualquier obra y en cualquier zona del país.

En general se cotiza por puntos, es decir la medición se realiza en superficies de 0,5m por 0,5m. Cada ensayo dura entre media a una hora aproximadamente, dependiendo de las condiciones de borde.

Ensayo ideal para conocer la ubicación del eje de las armaduras embebidas en elementos de hormigón armado tales como vigas, columnas, pilares, muros, losas, cadenas, sobrecimientos y fundaciones para:

  • Verificar si están o no presentes las armaduras diseñadas en los elementos de H.A.
  • Verificar si la distribución de las armaduras están de acuerdo a proyecto.
  • Conocer donde están posicionadas las armaduras para hacer pasadas o perforaciones para el paso de cañerías, ductos, bandejas eléctricas, aire a condicionado, ventilaciones, etc.
  • Complementar la información necesaria para el diseño de proyectos de ampliación, reforzamiento y/o reparación.

Limitaciones Técnicas del Ensayo:

  • La separación entre las barras embebidas debe ser mayor a 8 cm aproximadamente (por especificaciones del equipo).
  • No permite detectar armaduras de refuerzo en los encuentros de elementos estructurales cuando hay gran congestión de barras.
  • No permite detectar armaduras de refuerzo si éstas están dispuestas en doble capa.
  • La profundidad máxima en que el equipo es capaz de detectar armadura es de aproximadamente 15 cm.
  • El diámetro de la barra sólo se puede detectar en algunos casos, dependiendo de la superficie, inclinación de la barra y otros.
  • Si la posición de la barra está a más de 15 cm de profundidad y no hay acceso por el otro lado del elemento estructural, no es factible detectar las armaduras.
  • La superficie donde se realiza el ensayo, debe ser limpia y sin recubrimientos de ninguna especie.
