Descripción del Servicio

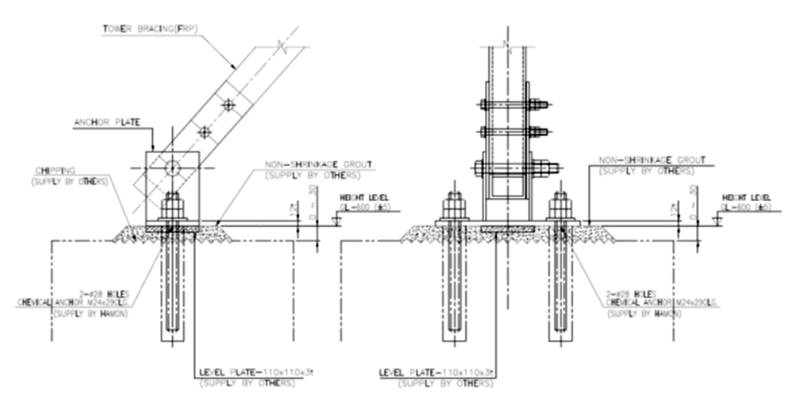

Procedimiento de ensayo in situ, cuyo objetivo es conocer el comportamiento de anclajes sísmicos típicos como el mostrado en la figura inferior, bajo una condición sísmica simulada, basada en los criterios estipulados en la norma ACI 355.4M – 11.

El objetivo de este tipo de ensayos es evaluar el desempeño del anclaje en condiciones de hormigón no agrietado, ante cargas cíclicas. No obstante, como lo explica la norma, no tiene como objetivo simular todas las posibles condiciones de carga que pueden ocurrir durante un sismo, ni intenta representar el grado de agrietamiento que puede ocurrir en zonas de rótula plástica, en estructuras de hormigón armado.

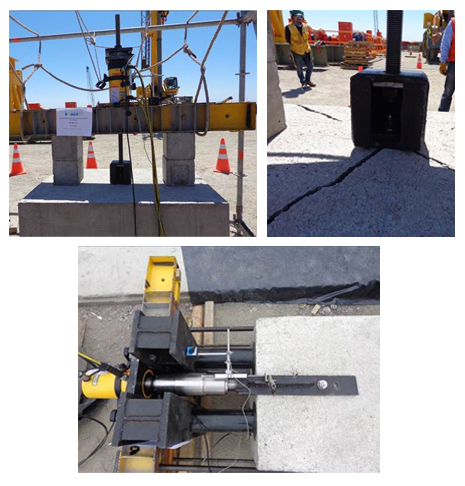

Las cargas cíclicas aplicadas sobre el perno de anclaje, se controlan mediante el uso de un actuador hidráulico y una bomba electrónica con control de flujo y presión, lo que permite calibrar velocidades de carga.

Las piezas de conexión deben representar la condicion real de instalacion.

Ensayo ideal para evaluar la capacidad real de un anclaje (perno, hormigón). Su mayor utilidad es para:

  • Evaluar sistemas de anclaje no tradicional, como pernos expansivos o epóxico, a fin de limitar su capacidad de resistencia frente a cargas sísmicas. Esta evaluación es obligatoria para anclajes con responsabilidad sísmica no tradicionales.
  • Como un ensayo de control frente a todo tipo de anclajes. Evaluar posibles fallas en los procedimientos de montaje.

Limitaciones Técnicas del Ensayo:

  • Requiere un perno de prueba para calibrar el sistema antes de ensayar.
  • Sistema de carga medianamente complejo, equipos pesados (3 conjuntos de 150kg cada uno), no apto para ensayar en zonas de difícil acceso.
